盐化企业热能需求、废热回收与水源热泵应用方案
——以电解液蒸发工艺为例
一、盐化企业热能需求与废热资源分析
1. 典型热能需求
| 工艺环节 | 温度需求 | 热能形式 | 能耗占比 | 用途与特点 |
|---|---|---|---|---|
| 电解液蒸发 | 75-80℃（沸腾蒸发） | 蒸汽/高温热水 | 50% | 盐类结晶分离（如氯化钠、硫酸钾） |
| 盐干燥 | 100-150℃ | 热空气 | 25% | 粉盐干燥（能耗高、需连续供热） |
| 母液预热 | 50-70℃ | 热水 | 15% | 提高蒸发效率，降低蒸汽消耗 |
| 电解槽保温 | 60-80℃ | 热水 | 10% | 维持电解反应温度 |
2. 废热资源与参数（以用户案例为例）
| 废热来源 | 温度/流量 | 能量密度 | 回收潜力 |
|---|---|---|---|
| 二次电解水 | 56℃, 1200m³/h | 显热235MJ/m³ | 提热后用于蒸发器加热（核心热源） |
| 蒸汽冷凝水 | 80-90℃, 50m³/h | 显热335MJ/m³ | 直接用于母液预热 |
| 锅炉烟气余热 | 120-180℃, 持续排放 | 显热+潜热 | 预热空气或补水 |
二、水源热泵系统设计方案
1. 核心目标
• 输入：56℃电解废水（1200m³/h），需提取热量升温至80℃；
• 输出：向蒸发器提供75℃恒温热源（150m³电解液持续蒸发）；
• 能效要求：系统COP≥3.5，废热利用率＞70%。
2. 系统配置与流程
[热源侧] 56℃电解废水 → 钛合金板式换热器（防腐蚀） → 热泵蒸发器（降温至40℃） → 回用或排放 ↓ 提取热量（Q=1200m³/h×16℃温降×4.18MJ/℃= **80,000MJ/h**） [热泵机组] 高温水源热泵（双级压缩） → 制热COP=3.8（输出80℃热水） [用户侧] 80℃热水 → 板式换热器 → 加热电解液至75℃（150m³/h） ↓ 回水降温至55℃ → 返回热泵循环
3. 关键设备参数
| 组件 | 技术参数 | 作用 |
|---|---|---|
| 钛合金板式换热器 | 换热效率≥90%，耐Cl⁻腐蚀（316L不锈钢增强） | 提取废水热量，防止结垢堵塞 |

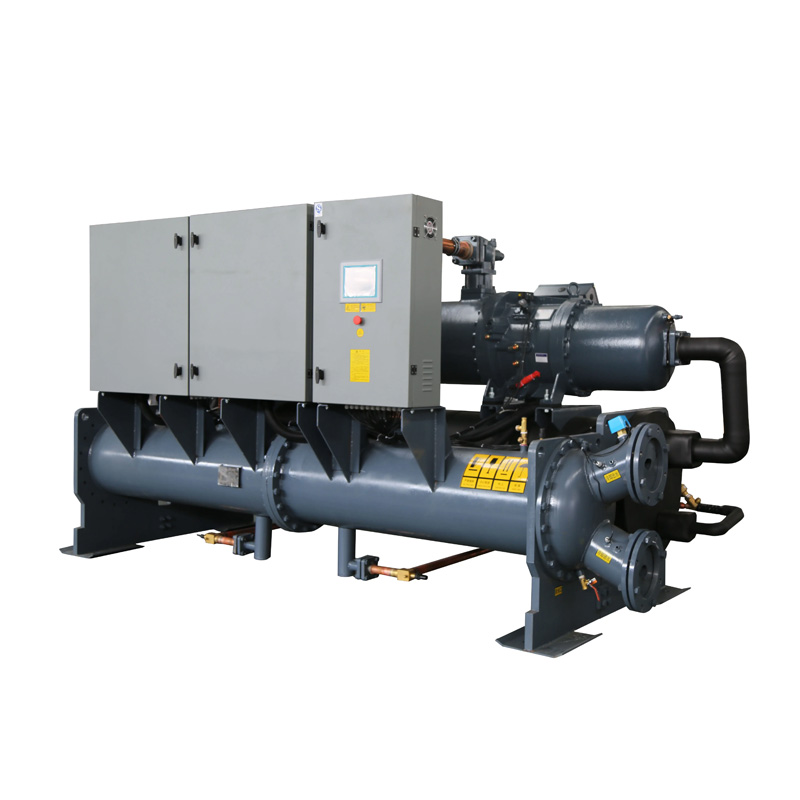

| 高温水源热泵机组 | 制热量4000kW，COP=3.8（80℃出水） | 输出工艺所需高温热水 |
| 智能温控系统 | PID算法+物联网远程调控 | 维持电解液75℃±1℃恒温 |
| 蓄热缓冲罐 | 50m³不锈钢保温罐（耐盐雾） | 平衡蒸发器负荷波动 |
三、能效与经济性对比（对比燃气锅炉）
1. 能耗计算（年运行8000小时）
| 方案 | 能源类型 | 年能耗量 | 年成本 |
|---|---|---|---|
| 燃气锅炉 | 天然气 | 640万m³（热效率85%） | 1152万元（1.8元/m³） |
| 水源热泵 | 电力 | 840万kWh（COP=3.8） | 504万元（0.6元/kWh） |
| 节能效果 | - | - | 年省648万元 |
2. 投资对比
| 项目 | 燃气锅炉方案 | 水源热泵方案 | 差额 |
|---|---|---|---|
| 设备投资 | 200万元 | 600万元 | +400万元 |
| 管网与安装 | 100万元 | 200万元 | +100万元 |
| 总投资 | 300万元 | 800万元 | +500万元 |
| 投资回收期 | - | (800-300)/648 ≈ 0.77年（9个月） | 快速回本 |
3. 环境效益
• 年减排CO₂：640万m³天然气燃烧 → 1.28万吨CO₂ → 减排100%；
• 废水降温：56℃→40℃，消除热污染；
• 零排放：无NOx、SOx等污染物。
四、工艺难点与解决方案
1. 技术难点
• 腐蚀性介质：电解废水含高浓度Cl⁻、SO₄²⁻，腐蚀换热器；
• 温度控制精度：蒸发器需75℃±1℃恒温，防止盐结晶异常；
• 系统稳定性：热泵需适应24小时连续运行与负荷波动。
2. 解决方案
• 材料升级：钛合金换热器+氟塑料涂层管道（耐Cl⁻腐蚀）；
• 智能控制：PID算法实时调节热泵输出，蓄热罐缓冲负荷；
• 冗余设计：双热泵机组并联，一用一备保障连续生产。
五、推广价值与案例（某大型盐化集团）
1. 项目背景
• 原工艺：燃气锅炉产生0.8MPa蒸汽（180℃）加热电解液，蒸汽成本占比30%；
• 改造目标：利用56℃电解废水（1200m³/h）替代锅炉供热。
2. 实施效果
• 能耗：蒸汽消耗归零，年节省天然气费用1152万元；
• 工艺优化：蒸发效率提升15%（因温度控制更精准）；
• 环保达标：实现厂区“零碳蒸发”，获省级绿色工厂认证。
3. 政策收益
• 设备补贴：申请工业节能改造补贴（30%设备投资），获180万元；
• 碳交易：年减排1.28万吨CO₂，按60元/吨计，收益76.8万元。
六、总结
技术成熟度：高温水源热泵（80℃）已在国内氯碱、盐化行业成功应用，设备寿命超15年；
经济性：9个月回收投资，长期成本仅为锅炉的40%；
战略意义：
• 破解盐化行业“高能耗、高排放”痛点，契合双碳政策；
• 可作为化工园区综合能源服务样板，推广至纯碱、钾肥等行业。
