污水处理厂工艺流程与污水源热泵综合应用方案

——工艺热能需求与区域供能一体化解决方案

一、污水处理厂工艺流程及热能需求

1. 典型污水处理流程

工艺环节	处理目标	温度需求	热能用途
预处理	去除大颗粒杂质（格栅、沉砂池）	常温	无
初级处理	沉淀悬浮物（初沉池）	常温	无
二级处理	生物降解有机物（活性污泥法）	15-25℃（曝气池控温）	冬季需加热维持微生物活性
污泥处理	污泥浓缩、厌氧消化	35-37℃（消化池）	污泥加热（维持厌氧菌活性）
深度处理	过滤、消毒（紫外线/氯消毒）	常温	无

2. 热能需求汇总

热用户	温度需求	能耗占比	供能形式
污泥消化池	35-37℃（恒温）	60%	热水/蒸汽
曝气池冬季加热	15-20℃（防止低温抑制）	20%	热水
厂区建筑供暖	18-25℃（办公室、控制室）	15%	热风/热水
消毒系统	部分化学药剂溶解需加热	5%	热水

二、污水源热泵系统设计（覆盖厂区及周边区域）

1. 热源条件分析

• 污水特性：
• 冬季水温：10-15℃（二级处理出水）；
• 夏季水温：20-25℃；
• 流量稳定：日处理量10万吨的污水厂，小时流量约4166吨。
• 热泵选型：
• 制热模式：提取污水热量，输出45-55℃热水；
• 制冷模式：向污水排热，输出7-12℃冷水。

2. 供能范围与负荷匹配

用户类型	需求类型	设计负荷	解决方案
厂内工艺	污泥消化池加热（35℃）	2000kW（维持恒温）	污水源热泵直供45℃热水
厂内建筑	冬季供暖（18℃）	500kW（1万㎡办公区）	热泵输出热水+风机盘管
周边小区	冬季采暖（20℃）	3000kW（5万㎡住宅）	热泵+区域供热管网
周边工厂	工艺冷却（10℃冷水）	1500kW（食品加工厂）	热泵制冷模式输出冷水

3. 系统配置

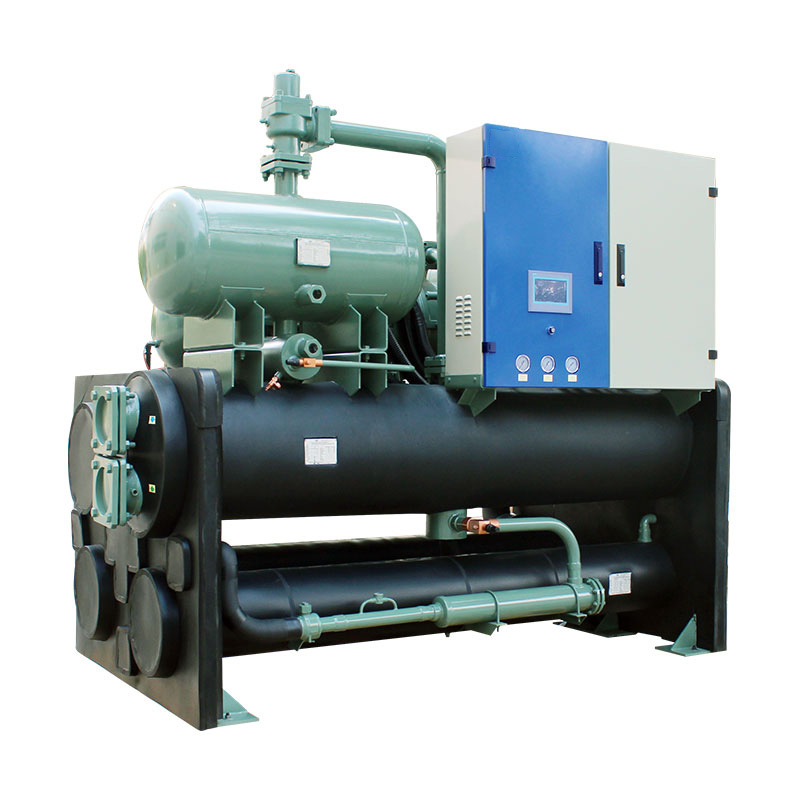

• 热泵机组：3台高温污水源热泵（单台制热1500kW，COP=4.5）；
• 换热器：钛合金板式换热器（防污水腐蚀，换热效率≥85%）；
• 储热罐：200m³蓄热水箱（平衡昼夜负荷波动）；
• 管网：双管制保温管道（厂内循环+区域供能）。

三、能效与经济性分析（以日处理10万吨污水厂为例）

1. 能量平衡计算

• 污水可利用热量：
• 冬季：10万吨/日×（12℃→7℃温差）≈ 20万MJ/日；
• 热泵制热量：20万MJ×COP4.5= 90万MJ/日（相当于31吨标准煤）。
• 供能覆盖能力：
• 满足厂内100%工艺热需求+周边80%建筑供暖/制冷需求。

2. 经济效益对比

指标	传统方案（燃气锅炉+电制冷）	污水源热泵方案	节能效果
年运行成本	燃气费480万 + 电制冷费360万 = 840万	电费270万（热泵） + 维护费50万 = 320万	年省520万
初始投资	锅炉300万 + 制冷机200万 = 500万	热泵系统800万（含管网）	多投入300万
投资回收期	-	(800-500)/520 ≈ 0.58年（7个月）	快速回本
碳排放	CO₂ 2.1万吨	CO₂ 0.5万吨	减排76%

3. 附加收益

• 向周边售能收入：按0.4元/kWh供热，年收入约200万元；
• 碳交易收益：年减排1.6万吨CO₂，收益96万元（60元/吨）；
• 政府补贴：申请节能改造补贴（设备投资30%），最高240万元。

四、典型案例（某城市污水厂+社区综合供能）

1. 项目背景

• 污水厂：日处理量10万吨，冬季污泥消化需恒温35℃，厂区供暖面积1万㎡；
• 周边负荷：5万㎡住宅小区+2万㎡食品加工厂（需冷量1500kW）。

2. 实施效果

• 厂内节能：污泥消化蒸汽消耗减少100%，年省燃气费180万元；
• 区域供能：小区供暖费降低30%，工厂制冷成本下降40%；
• 环境效益：污水排放温度从12℃降至7℃，消除热污染。

3. 关键技术创新

• 污水预处理：自清洗过滤器+磁悬浮分离技术，解决杂质堵塞问题；
• 智慧调控：AI算法预测负荷变化，动态匹配热泵与储热罐输出；
• 多能互补：结合厂区光伏发电，实现热泵100%绿电驱动。

五、推广价值与实施路径

1. 行业普适性

• 全国4,000+污水厂：70%具备余热回收潜力，可扩展区域供能；
• 投资模型：BOT模式（建设-运营-移交），吸引社会资本参与。

2. 政策驱动

• 国家层面：《“十四五”城镇污水处理规划》明确推广“污水能源化”；
• 地方实践：北京、上海等地对污水源热泵项目给予0.2元/kWh补贴。

3. 生态战略意义

• 城市减碳：单厂年减排CO₂ 1.6万吨，相当于植树8.8万棵；
• 循环经济：将污水处理厂升级为“城市能源站”，实现水-能-资源协同。

六、总结

技术可行性：污水源热泵可100%替代传统锅炉，满足厂内及周边冷热
