垃圾渗滤液浓缩液增湿除湿示范工程高温水源热泵设备采购
技术要求：
（1）能耗要求 产热量：720Kw以上；输入功率：206Kw以下；制热COP：3.5以上； 电源：380V/50HZ； （2）压缩机 类型：满足高效稳定使用要求； 数量：能够实现热泵运行过程中25%-100%能量调节要求； 工作寿命：50000小时以上； （3）蒸发器 流量：75m³/h以上； 进水温度：50℃-60℃；出水温度：45℃-55℃； 设计压力：1.0Mpa；压力损失：小于100Kpa； 材质及壁厚要求：在设计温度及压力条件下长期运行无渗无漏； 进出口管径：配套标准法兰DN150； （4）冷凝器 流量：75m³/h以上； 进水温度：75℃-85℃；出水温度：95℃以上； 设计压力：1.0Mpa；压力损失：小于100Kpa； 材质及壁厚要求：在设计温度及压力条件下长期运行无渗无漏； 进出口管径：配套标准法兰DN150； （5）制冷剂 类型：选用满足设计温度及COP要求的制冷剂； 环保要求：无渗漏、无腐蚀、高温不分解、低温不凝固，不燃； （6）自动控制要求 自动调节：出水温度设定、报警值设定、启停等指令，能够实现热泵运行过程中25%-100%能量调节要求； 报警消除：在排气温度、压力报警，蒸发冷凝器进出水温度报警及其他报警情况下能够自动恢复至正常运行的状态； 监测要求：配套提供排气温度、压力，蒸发器、冷凝器进出水温度等监测仪表，并与自控系统连锁； （7）其他要求 保护要求：逆相保护、缺相保护、过流保护、排气温度保护、低温保护、水流保护； 设备尺寸：供货方提供图纸，满足现场安装要求； 防护等级：IP54。 |
类型：304不锈钢保温水箱；液位计：配套磁翻板液位计（304材质）； 容积：5m³；保温厚度≥5cm； 管口：配套标准法兰管口（具体参照图纸）； |
测量范围：与热泵循环水箱配套；连接方式：水箱侧装；固定法兰规格：DN25，材质：304；清水，温度：95℃；就地、PLC显示；4-20mA远传，两线制，24VDC。 |
1）配套提供热泵控制所需的元器件、电度表及连接线，买方只需外连接电源线及信号线即可； 2）提供自控触摸屏，预留远程通讯端口； 3）提供电气控制原理图。 |
完成1-4项设备的整体现场安装指导，现场指导买方完成热泵系统的调试，包括但不限于卖方现场安装调试人员的人工费、交通费、住宿费、餐饮费，所用工具费等。 |

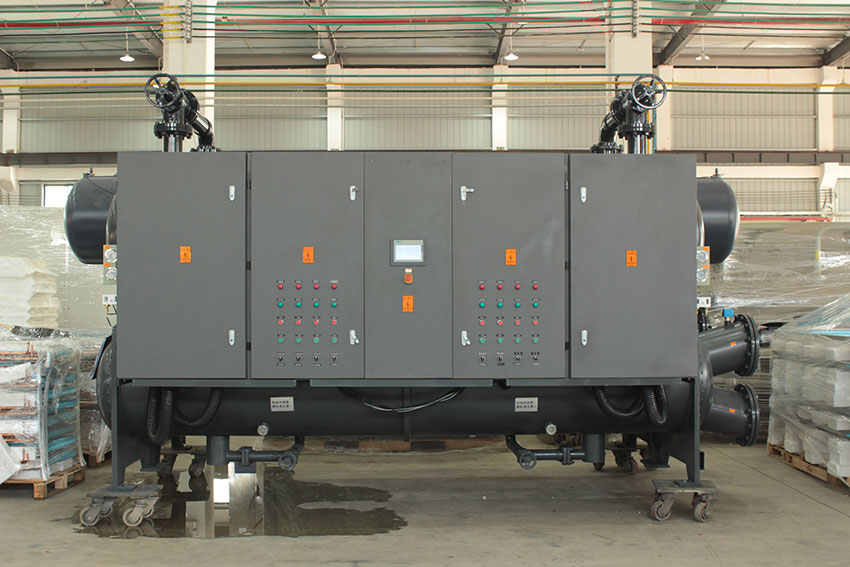

螺杆式水源高温热泵机组技术参数 | |||
型号odel | OY-RG720MLS | ||
名义制热量 | ×1000kcal/h | 620.9 | |
kW | 722 | ||
输入功率 | kW | 199 | |
COP | w/w | 3.6 | |
电源 | 380V～/3相/50Hz | ||
保护装置 | 逆相保护、缺相保护、过流保护、排气温度保护、高低压保护、低温保护、水流保护 | ||
制冷剂 | R245fa | ||
压缩机台数 | 1 | ||
制冷回路 | 1 | ||
能量控制 % | 0,25,50,75,100 | ||
冷水换热器 | 类型 | 壳管式 | |
水侧最高承压MPa | 1 | ||
进出口管径inch | 6″ | ||
冷水 | 进/出水温度℃ | 50/45 | |
水流量m³/h | 89.9 | ||
水压降KPa | ≤46 | ||
热水换热器 | 类型 | 壳管式 | |
水侧最高承压MPa | 1 | ||
进出口管径inch | 6″ | ||
热水 | 进/出水温度℃ | 85/95 | |
热水流量m³/h | 62.1 | ||
水压降KPa | ≤50 | ||
运转噪音dB(A) | ≤80 | ||
整机重量（kg） | 4600 | ||
机组尺寸（L*W*H) | 4200*1500*2100 | ||
注：以上数据测试工况为： | |||
1.名义制热量基准：水源侧进出水温度50℃/45℃，热水进出水温度85/95℃； | |||
2.规格参数及外形尺寸因产品改良会有所变动，恕不另行通知。 | |||
螺杆式水源高温热泵机组配置表 | |||
名 称 | 规格 | 品牌 | |
制冷系统 | 压缩机 | RC2 | Hanbell台湾汉钟 |
高效内置油分离器 | YF | Hanbell台湾汉钟 | |
油加热器 | 230W | Hanbell台湾汉钟 | |
压力维持阀 | 0.3MPa | Hanbell台湾汉钟 | |
油过滤器 | Hanbell台湾汉钟 | ||
油流量开关 | Hanbell台湾汉钟 | ||
吸排气截止关断阀 | Hanbell台湾汉钟 | ||
视液镜 | SGN19S | 美国艾默生 | |
壳管换热器 | ZL | 深圳创优/英谷 | |
板换式经济器 | RT | 广州迪伊基/江门东联 | |
膨胀阀 | TRAE | 美国艾默生/丹佛斯 | |
过滤器 | WINO | 广州威诺 | |
过滤芯 | 4490A | 卡斯托 | |
电器系统 | 控制器 | LY | 德麦 |
触摸屏 | DM | 德麦 | |
温度传感器 | NTC | 中国华工高理 | |
相序控制器 | RC | 邦普 | |
接触器 | GMC | LG | |
热继电器 | GTH | LG | |
中间继电器 | RXM2AB2BD | 施耐德Schneider | |
电缆导线 | 双层绝缘 | 广东珠江 | |
液路电磁阀 | FDF | 上海恒温/艾默生 | |
系统保护装置 | 高低压力控制器 | P830 | 广州威诺 |
水流开关 | LKB | 上海靠博 | |
其他 | 橡塑保温板 | 厚度≥20mm | 华美 |
整体喷漆 | 欧亚灰 | 广东欧亚 | |
注：由于采购或生产周期原因，部分零配件可能采用表格所列品牌外的产品，但不低于表中所列的品牌级别。 | |||
