线路板厂水源热泵工艺流程深化分析

线路板厂水源热泵工艺流程深化分析

一、系统深化分析

1. 系统集成原理

• 核心目标：采用两级热泵串联，实现 低温余热回收→中温利用→高温提升，满足线路板生产中的多级工艺需求。

• 热源输入：

• 第一级热泵蒸发器：利用 车间回水余热、冷却塔循环水 或 地源热泵 作为低温热源（19℃输入）。

• 第二级热泵蒸发器：利用第一级热泵冷凝侧的 70℃热水 作为热源，进一步提升能量。

• 关键参数匹配：

• 第一级冷凝侧输出（70℃）需与第二级蒸发侧输入（70℃）匹配，降低温差损失。

• 第二级冷凝侧输出（95℃）采用高温热泵技术（如R245fa或R134a）。

2. 余热回收与循环逻辑

• 第一级热泵：

• 蒸发侧：吸收低温热源（19℃→13℃），提供冷量。

• 冷凝侧：输出中温热能（60℃→70℃），供工艺热水和第二级热泵。

• 第二级热泵：

• 蒸发侧：吸收70℃热水热量（降温至60℃），返回第一级冷凝侧循环。

• 冷凝侧：输出高温热水（90℃→95℃），用于高品位工艺（如烘干、高温清洗）。

3. 工艺水分配策略

• 低温冷水（13℃）：用于空调末端及工艺冷却设备（如蚀刻槽降温）。

• 中温热水（70℃）：

• 用于清洗工艺。

• 供第二级热泵蒸发侧。

• 高温热水（95℃）：供烘干线或储热罐调节流量。

二、工艺原理图框架

1. 系统组成模块

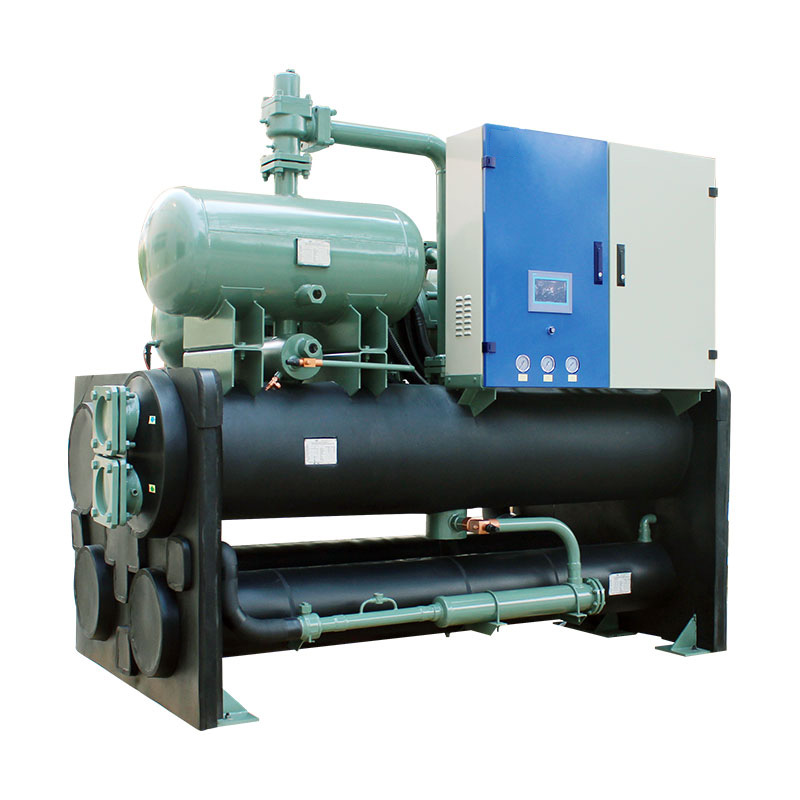

1. 第一级水源热泵机组：

• 蒸发器（冷水侧）：19℃→13℃（供车间冷负荷）。

• 冷凝器（热水侧）：60℃→70℃（供第二级热泵及工艺热水）。

2. 第二级水源热泵机组：

• 蒸发器（冷水侧）：70℃→60℃（返回第一级冷凝器入口）。

• 冷凝器（热水侧）：90℃→95℃（供高温工艺设备）。

3. 辅助设备：

• 冷却塔/地源换热器（为第一级蒸发侧提供初始热源）。

• 储热水箱（平衡高温热水供需）。

• 水泵、阀门、温度传感器（控制流量与温度）。

2. 工艺流程图步骤

1. 低温热源输入：

• 19℃水进入第一级蒸发器，降温至13℃后输出冷量。

2. 第一级能量提升：

• 冷凝器加热水至70℃，分配至工艺或第二级热泵。

3. 第二级高温提升：

• 蒸发器吸收70℃热量，降温至60℃后返回第一级。

• 冷凝器输出95℃热水供高温工艺。

4. 闭环循环：

• 60℃回水进入第一级冷凝器加热，形成闭环。

三、关键设计要点

1. 温度匹配与工质选择：

• 第一级热泵适用R410A，第二级采用R245fa（耐高温）。

2. 防腐蚀与水处理：

• 需过滤残留化学物质，应用防腐涂层。

3. 智能化控制：

• 依据冷/热负荷调整压缩机频率。

• 高温段流量不足时，启用储热罐补热。

• PLC系统调节热泵运行：

四、应用场景细化

五、优化方向

1. 余热深度回收：

• 利用60℃回水供其他低温需求（如员工浴室热水）。

2. 多能源耦合：

• 集成太阳能集热器辅助加热第一级冷凝侧（降低功耗）。

3. 热泵并联设计：

• 针对季节性负荷变化，采用多台热泵并联，灵活调控。

通过上述深化设计，线路板厂可建立高效水源热泵系统，实现能源梯级利用与生产成本优化。
