一、电子/半导体行业能耗痛点与热源潜力分析
1.1 典型生产工艺与能源消耗特征
（1）主要用热/冷场景及需求
| 工艺环节 | 温度需求 | 能耗占比 | 传统供能方式 |
|---|---|---|---|
| 洁净室恒温恒湿 | 22±1℃/45±5%RH | 35%-50% | 冷水机组+电再热 |
| 工艺冷却水系统 | 12-18℃（出水） | 20%-30% | 离心式制冷机 |
| 超纯水制备 | 25-30℃（进水预热） | 15%-25% | 电热式预热 |
| 光刻胶显影槽控温 | 23±0.5℃ | 10%-15% | 精密恒温水机 |
| 废气处理（洗涤塔） | 60-70℃ | 5%-10% | 燃气锅炉 |
（2）现存核心痛点
电费占比高：半导体厂电费占运营成本25%-40%，其中温控系统占50%以上。
冷热矛盾突出：全年需同步供冷（芯片散热）与供热（工艺热水）。
碳减排压力：8英寸晶圆厂年碳排放达15-20万吨，面临欧盟碳关税挑战。
1.2 可开发热源分析
| 热源类型 | 温度范围 | 热值潜力 | 适配场景 |
|---|---|---|---|
| 工艺冷却水回水 | 25-35℃ | 4.2MJ/(m³·℃) | 纯水预热、空调再热 |
| 空压机余热 | 40-50℃ | 0.8kW/kW输入功率 | 洗涤塔热水供应 |
| 冷冻水系统冷凝热 | 30-45℃ | 制冷量×1.25 | 冬季供暖 |
| 纯水站排水 | 18-22℃ | 3.6MJ/(m³·℃) | 预冷新风机组 |
二、水源热泵系统设计与节能效益
2.1 工艺原理图
电子厂复合式能源系统示意图：
冷却塔回水（32℃）
↓板式换热器 → 热泵蒸发侧（取热）

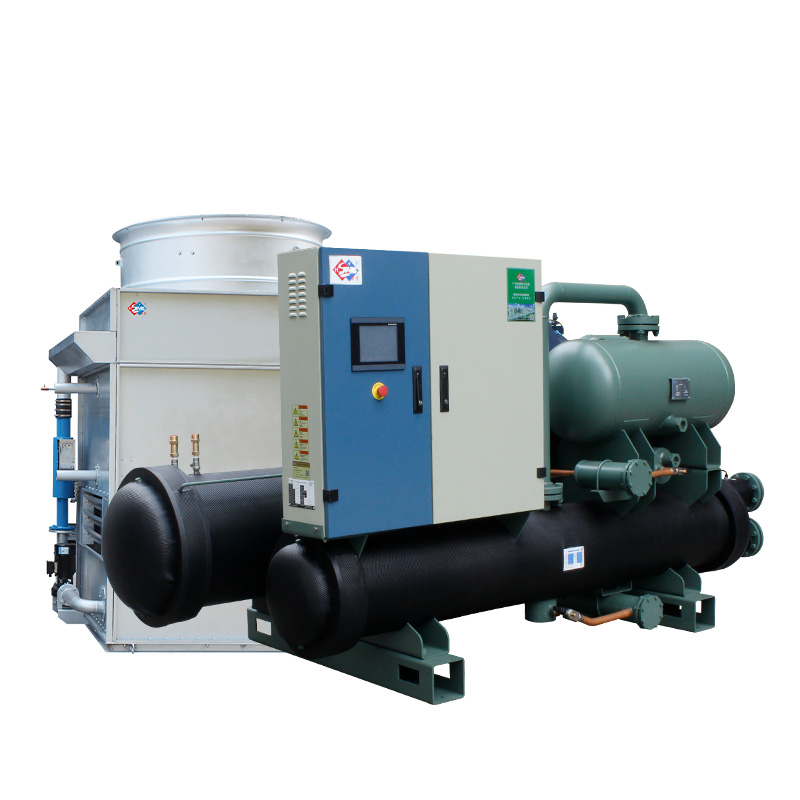

↓水源热泵机组（COP 4.8）
↙ ↘供冷侧（7℃冷水→工艺冷却）
供热侧（55℃热水→洁净室再热）
↓废热回收至洗涤塔加热系统
2.2 洁净室空调系统改造
（1）三联供系统设计
冷热联供：夏季优先供冷，冬季转换供热。
湿度控制：热泵冷凝热用于转轮除湿机再生。
案例数据（苏州某半导体厂）：
替代电再热系统，年节电820万kWh。
湿度控制精度从**±8%提升至±3%**。
（2）节能数据对比
| 指标 | 水源热泵系统 | 传统冷水机组+电再热 | 改善幅度 |
|---|---|---|---|
| 综合能效比（EER） | 5.2 | 2.8 | 提升86% |
| 年运行成本 | 360万元 | 980万元 | 降低63% |
| 碳排放强度 | 0.35kgCO₂/m² | 0.92kgCO₂/m² | 减少62% |
2.3 工艺冷却水余热回收
（1）梯级利用方案
一级回收：35℃回水 → 预热超纯水进水（25℃→32℃）
二级回收：降温至28℃ → 供新风预冷（降低空调负荷）
三级回收：最终排水22℃ → 厂区景观用水
（2）经济效益
每1000m³/h冷却水可回收热量：2.8MW
某12英寸晶圆厂应用案例：
年节约蒸汽费用：1500万元
纯水制备能耗下降：18%
三、经济性分析与投资模型
3.1 全生命周期成本对比（以月产5万片晶圆厂为例）
| 成本项 | 水源热泵系统 | 燃气锅炉+冷水机组 | 差值 |
|---|---|---|---|
| 设备投资 | 2200万元 | 1800万元 | +400万元 |
| 年运行成本 | 650万元 | 2850万元 | -2200万元 |
| 维护费用（10年） | 800万元 | 1500万元 | -700万元 |
| 10年总成本 | 9050万元 | 30,300万元 | -21,250万元 |
3.2 投资回报测算
| 参数 | 数值 |
|---|---|
| 系统规模 | 3500RT冷热联供 |
| 总投资 | 2200万元 |
| 年节省能源费用 | 2200万元 |
| 政府补贴（30%） | 660万元 |
| 实际回收期 | 1.4年 |
四、实施路径与风险控制
4.1 五阶段实施规划
能源审计（15天）：部署无线传感网络监测全厂热流，建立三维热源分布模型。
系统设计（30天）：模块化设计，每个洁净室独立子系统。
特种设备定制（45天）：防微振设计（压缩机隔振效率＞90%）。
无干扰施工（60天）：分阶段切割，单区域停机≤2小时。
智慧运维：数字孪生系统，故障预测准确率＞85%。
4.2 风险应对策略
| 风险类型 | 解决方案 |
|---|---|
| 热源中断 | 配置15%蓄热罐+应急电加热 |
| 水质污染 | 在线电导率监测+自动排污系统 |
| 电磁干扰 | 三重屏蔽设计（EMC≤10V/m） |
五、标杆案例与推广价值
5.1 上海某12英寸晶圆厂项目
年节约标煤：1.8万吨
碳排放强度下降：2.1kgCO₂/片
5.2 推广价值分析
经济性优势：投资回收期＜2年，IRR＞45%
生产优化：光刻机停机率下降30%
ESG价值：满足RE100可再生能源使用要求
